模组涂布线(MCL)规格

模组涂布线适用于300mm和600mm的卷材,并提供多种终端运用。可适用于一系列包括溶剂型、水基型、E-beam(电子束)和UV(紫外线) 在内的涂料均可在MCL 上运用,并可提供多种标准选择。

300mm基材和设备宽度

****卷材宽度:356毫米(14英寸)
****涂层宽度:300毫米(12英寸)
最小卷材宽度:76毫米(3英寸)
最小辊面:380mm(15英寸)

600mm基材和设备宽度

****卷材宽度:635毫米(25英寸)
****涂层宽度:610毫米(24英寸)
最小卷材宽度:152毫米(6英寸)
最小辊面:600mm(26英寸)

线速和张力

机器速度范围:1-20米/分(可选5-100米/分;10-200米/分)
建议操作范围:2-20米/分可选5-100米/分;10-200米/分)
生产线张力范围:2-60磅。(9-267扭矩/分) 0.25-2.5PLI(44-438扭矩/米)

放卷/收卷规格

****辊外径:610毫米(24英寸)
****辊重量:227千克(500磅)
卷材固定:轴式
纸芯长度:76-635毫米(3英寸-25英寸)
纸芯内径:76毫米(3英寸)152毫米(6英寸)
纸芯外径:89毫米(3.5英寸)165毫米(6.5英寸)
纸芯材料:纤维或塑料

基材张力示例


宽度:152毫米(6英寸)
PLI: 0.5-10.0
扭矩/米 88-1,751


宽度:300毫米(12英寸)
PLI: 0.25-5.0
扭矩/米:44-876

无纺布
宽度:457毫米(18英寸)
PLI: 0.16-3.3
扭矩/米:: 28-578


宽度:610毫米(24英寸)
PLI: 0.125-2.5
扭矩/米: 22-438

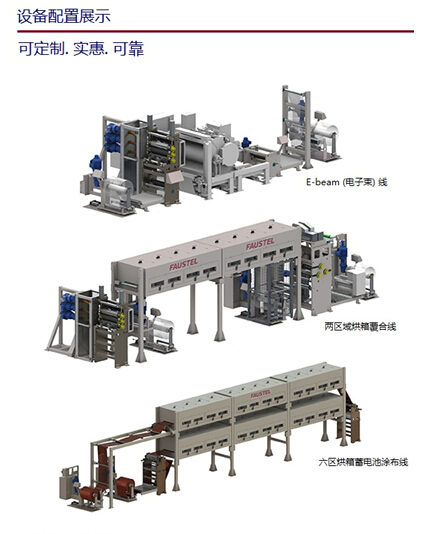

Sample modular coating line configurations include E-Beam line, laminating Line with two dryer zones, and battery coating line with six dryer zones.

模组涂布线样品配置包括E-beam(电子束)生产线,带两个烘箱的覆合线,带六个烘箱区域的锂电池涂布线。

MCL 的模组设计均利用预制零部件。全套生产线,甚至可以定制,可以快速发货,且比同等客户定制图纸生产出完整生产线价格更低,且不牺牲机器质量。

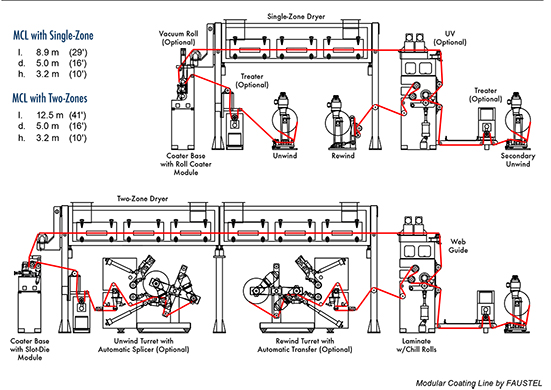

Modular Coating Line Schematic

请致电Faustel 001-262-253-3333咨询最新的模组涂布线详细信息。
